プリズム

・偏光ビームスプリッタ

特徴

入射する光の偏光を分離させる用途で使用します。
P偏光を透過し、S偏光を90度方向に反射させます。
出射面にARコートを、斜面には偏光を分離するコートを行います。
透過波面、反射波面の両方を高精度で提供できます。

用途
  • 半導体・液晶露光装置
  • 測定器・測量機
  • レーザー干渉計
  • 光通信など

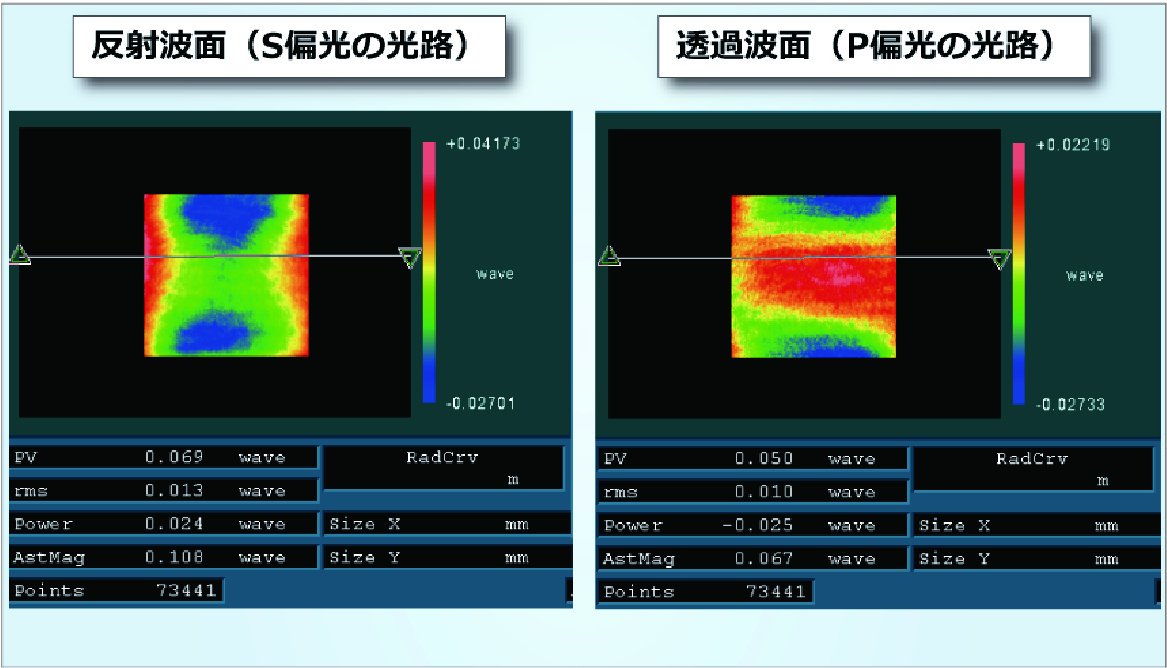

光路波面例
分光特性例





・キューブ型無偏光ビームスプリッタ(NEW)

特徴

可視光全域で分岐が必要な場合、キューブ型に接合したプリズムを使用します。
偏光状態を維持したまま入射光を特定の比率で分岐することができます。
直角プリズムの斜面に金属と誘電体のハイブリッドコーティングを成膜することで、偏光依存性の小さいビームスプリッターを形成します。
プレート型ビームスプリッタと異なり、出射光の光軸ずれが発生しません。
透過波面、反射波面の両方を高精度で提供できます。

用途
  • カメラ
  • 顕微鏡など
分光特性例





・直角プリズム

特徴

入射する光を90度方向や180度方向に反射させる際に使用します。
反射面では全反射が起きるので、全ての光が反射します。
用途に応じて入出射面にARコートを加工します。研磨、成膜を緻密に制御することにより、高精度の透過波面を提供できます。

用途
  • 半導体・液晶露光装置
  • 測定器・測量機
  • 医療機器
  • 顕微鏡など

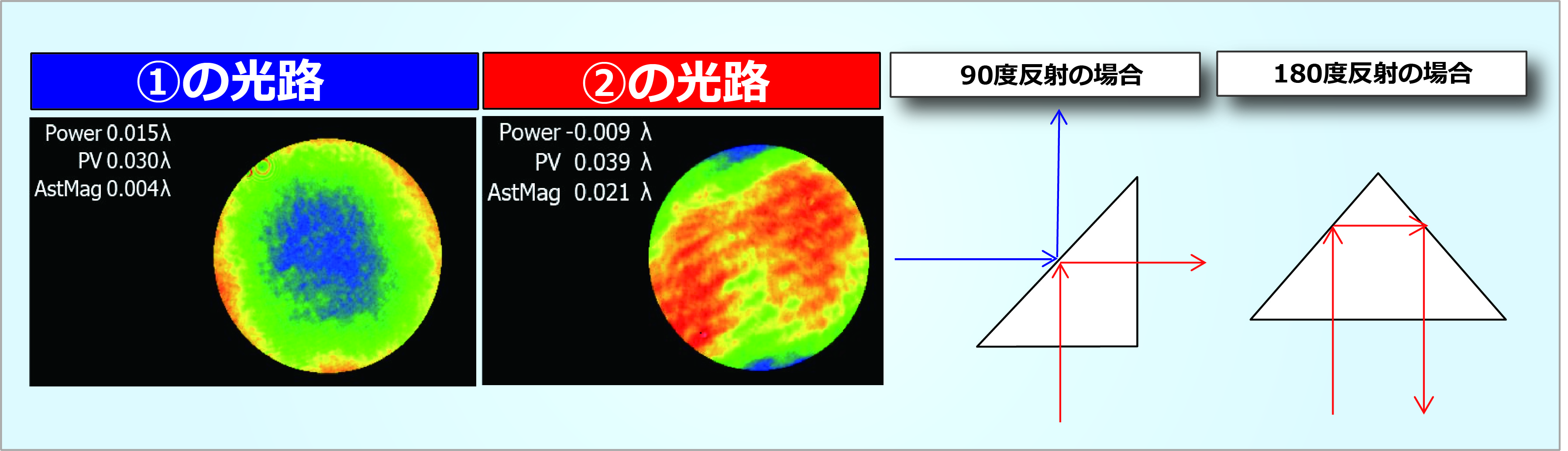

光路波面例
